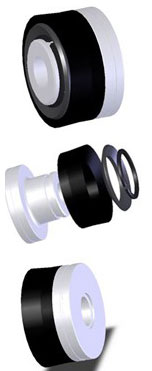

УЗЕЛ ПОРШНЯ ТРЕХПЛУНЖЕРНОГО БУРОВОГО НАСОСА Gardner Denver PAH (Гарднер Денвер РАН)

Поршень является частью гидравлического насоса одностороннего действия. Узел поршня, закрепленный на штоке, устанавливается в цилиндровую втулку гидравлической коробки насоса. Конструкция поршня обеспечивает быструю смену манжеты при износе. Поршень работает в среде слабоагрессивной и высокоабразивной жидкости. При работе на поршень действуют: давление Рmax=200кг/см2 и силы трения. Рабочая температура до 80? С. Частота двойных ходов в минуту - 60…120. Длина хода 203мм. Манжета поршня работает в паре с хромированной поверхностью с шероховатостью поверхности Ra 0,16…0,32мкм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение изделия (241ТВВ045А)
Максимальное рабочее давление насоса, атм. 200
Наружный диаметр манжеты, мм. 130 (5")
Внутренний диаметр стакана, мм. 38,1
Длина, мм. 76
Вес, кг. 6,3
